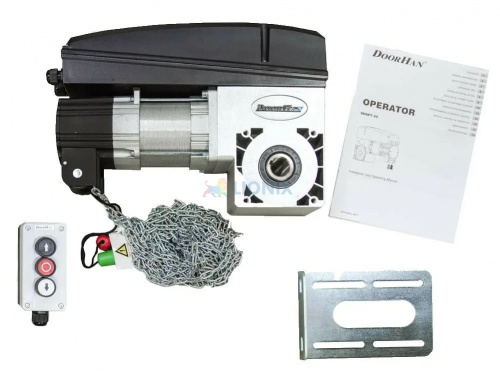

Комплект электропривода для промышленных секционных ворот DoorHan Shaft-150KIT

1. Привод SHAFT-150 - 1шт.
2. Удлинитель цепи до 8 м - 1 шт.
3. Пост управления трехпозиционный (button3) - 1 шт.
4. Комплект крепежа - 1 шт.
5. Кронштейн - 1 шт.
6. Руководство пользователя - 1 шт.

Особенности и преимущества:

• встроенный блок управления;
• редуктор расположен в масляной ванне, что существенно увеличивает срок службы привода;
• кнопочный пост управления с проводом подключения в комплекте;
• широкий выбор логики работы (автозакрывание, режим присутствия оператора и пр.);
• в случае долговременного отключения электроэнергии привод можно перевести в ручной режим работы при помощи встроенного расцепителя.

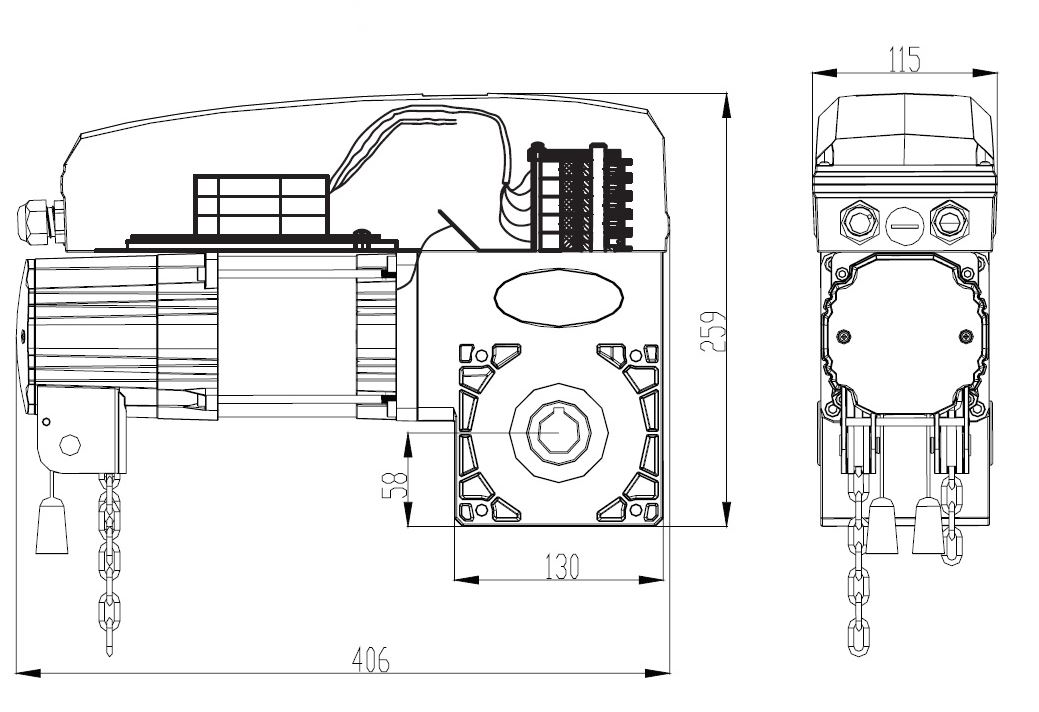

Внешний вид и конструкция:

• Приводы изготовлены с применением технологии «масляная ванна», при которой редуктор погружен в жидкую смазку. Такая технология позволяет приводам Shaft выдерживать большие эксплуатационные нагрузки. За счет жидкого морозоустойчивого масла, залитого в корпус приводов, обеспечиваются высокие показатели теплоотдачи двигателя, что значительно продлевает срок их службы. Благодаря этой технологии приводы обладают низким уровнем шума и отсутствием вибрации при работе, повышенным КПД, плавностью хода и высокой интенсивностью использования (до 65 %).

• Высокий уровень теплоотдачи двигателя обусловлен также конструкцией корпуса привода, который снабжен большим количеством ребер охлаждения. Совокупность данных решений исключает выход из строя привода вследствие перегрева.

• Для открытия и закрытия ворот при отсутствии электроэнергии предусмотрен цепной редуктор.

• В случае долговременного отключения электроэнергии, редуктор можно разблокировать, повернув рычаг расцепителя, что позволит открывать и закрывать ворота вручную.

• Благодаря встроенному блоку управления привод имеет компактные размеры. Все необходимые электрические подключения сделаны на этапе производства, что существенно облегчает ввод привода в эксплуатацию и сокращает время монтажа.

• Крайние положения ворот настраиваются при помощи концевых выключателей кулачкового типа, регулировка которых осуществляется шестигранником. Конструкция кулачков предусматривает возможность грубой и точной настройки.

• Для обеспечения максимальной безопасности в каждом конечном положении используются два микровыключателя, один из которых является основным, а другой — дублирующим.

• В блоке концевых выключателей предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления и отдельный кулачок, отвечающий за отображение текущего положения ворот.
• При отсутствии возможности монтажа привода непосредственно на вал, он может быть установлен через дополнительную цепную передачу с отношением 1:1 или 1:1,5 для увеличения крутящего момента.

• Для идентификации привода в период гарантийного обслуживания, на корпусе расположена специальная маркировка — индивидуальный код привода для быстрого определения даты производства, времени и места продажи, номера гарантийного талона. Наличие данной информации помогает существенно сократить стандартные сроки выполнения гарантийных обязательств.
• Вальные приводы Shaft поставляются в комплекте с трехпозиционным постом управления. Специально разработанная конструкция и размер кнопок обеспечивают максимальную точность нажатия, что позволяет использовать данный пост в промышленных целях.
• Цепь редуктора выполнена из высококачественной стали с оцинковкой толщиной более 12 мкм. Все звенья сварные, что обеспечивает повышенную надежность и долговечность. Цепь поставляется в комплекте с приводом длиной 8 м.


Корпусы приводов, изготовленные из прочного алюминиевого сплава, надежно защищают все механические и электрические части от негативных воздействий окружающей среды (класс защиты — IP44).Все приводы проходят многоступенчатую проверку перед отгрузкой со склада. Механические и электронные части привода проверяются на специальном испытательном стенде более чем по 15 критериям на соответствие требуемым значениям, в обстановке, максимально приближенной к условиям эксплуатации. Приводы оснащены самоблокирующимся редуктором, который обеспечивает запирание ворот в крайних положениях и исключает необходимость установки дополнительных замков.

Плата управления:

• Плата управления приводов Shaft произведена в соответствии с действующими стандартами безопасности.

• Наличие световых индикаторов на плате помогает визуально контролировать все этапы программирования работы привода и получать информацию о выбранной логике работы.

• Преимуществами платы управления являются удобство и простота подключений. Легкосъемные клеммы значительно упрощают этот процесс.

• Для дистанционного управления приводом в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов ДУ.
• Благодаря увеличенному сечению провода обмотки и оптимизации сердечника, трансформатор обладает улучшенными электрическими характеристиками.
• Надежная гальваническая развязка между цепями исключает влияние силовых цепей на сигнальные.
• На плате установлен самовосстанавливающийся предохранитель, который сделан из полимерного материала с очень низким сопротивлением. В случае перегрузки по току, сопротивление резко возрастает, максимально сбивая ток до безопасного значения. Когда питание отключено, или цепь восстановлена, предохранитель автоматически перезапускается, т.е. снижает свое сопротивление.

• Для защиты от влаги поверхность платы покрыта лаком.

• На плате управления предусмотрены специальные измерительные точки, осуществляющие автоматическое тестирование в процессе ее производства, что гарантирует высокое качество изготовления и работоспособность платы.


   Плата разработана с учетом последних требований электромагнитной совместимости и включает в себя все необходимые фильтры электромагнитных помех. Фильтры позволяют бесперебойно функционировать приводу при воздействии на него непреднамеренных радиопомех, а также предотвращают появление помех другим техническим средствам.
   Система радиоуправления использует технологию динамического кода, который изменяется при каждом сигнале, что обеспечивает полную безопасность и секретность производимого сигнала, исключая несанкционированное использование привода.

Функции программирования:

• Программирование работы привода осуществляется при помощи одной кнопки, расположенной на плате управления.
• Простота и логичность программирования всегда лежали в основе разработок программного обеспечения DoorHan, благодаря чему процесс программирования работы привода разложен на этапы и имеет элементарную логику. Плата позволяет обеспечить высокий уровень комфорта и безопасности использования приводов Shaft.
• Автозакрытие. Данная функция автоматически закрывает ворота через установленный промежуток времени.

Возможные режимы управления:

• Движение ворот от кратковременного нажатия кнопки; остановка — по концевым выключателям или с помощью кнопки «Stop».
• Движение ворот только при удерживании кнопки.
