Комплект электропривода для промышленных секционных ворот DoorHan Shaft-200KIT

Комплект привода SHAFT-200KIT Doorhan для промышленных секционных ворот весом до 850 кг.

Электромеханический привод Shaft-200 компании DoorHan предназначен для автоматизации сбалансированных промышленных секционных ворот большой площади.
Привод состоит из электродвигателя и механического мотор-редуктора, а также имеет встроенный блок управления.
К блоку управления подключается трехпозиционный пост управления. Возможна установка непосредственно на валу или через промежуточную цепную передачу Transchain (опция).
Самоблокирующийся мотор-редуктор обеспечивает механическую блокировку вала ворот, если двигатель не работает. В случае отсутствия электроэнергии привод легко переводится в ручной режим с помощью специальной системы расцепления, после чего можно открыть ворота вручную.

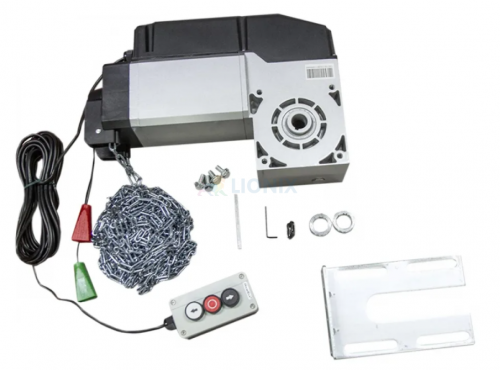

Состав комплекта DoorHan SHAFT-200KIT:

1. Электропривод SHAFT-200 с блоком управления - 1 шт.
2. Крепежный кронштейн - 1 шт.
3. Цепь ручного цепного привода (12м) - 1 шт.
4. Набор крепежа - 1шт.
5. Комплект шпонок – 1 шт.
6. Стопорное кольцо – 2 шт.
7. Внешний кнопочный выключатель - 1 шт.
8. Руководство по эксплуатации - 1 шт.

• Электроприводы серии Shaft-120 оснащены системой расцепления, которая позволяет легко открыть ворота в случае отсутствия электроэнергии;
• Нижнее и верхнее положения ворот настраиваются с помощью концевых выключателей кулачкового типа;
• Легко подключаемые съемные клеммы;
• Корпус привода выполнен из алюминиевого сплава и имеет компактные размеры;
• Встроенные кнопки управления позволяют легко отрегулировать крайние положения в процессе установки;
• Различные варианты постов управления;
• Для обеспечения максимальной безопасности при эксплуатации ворот к блоку управления приводом можно подключить фотоэлементы DoorHan;
• Высокая степень защиты от помех в электросети. Функция автоматического закрывания ворот. Режим присутствия оператора.

Дополнительная цепная передача Transchain 1:1,5 (Опция)
Дополнительная цепная передача может использоваться в следующих случаях:
- для монтажа электропривода ниже вала ворот в случаях, когда размер четверти в этой зоне не позволяет его установить непосредственно на вал;
- для увеличения максимально допустимой площади ворот в 1,5 раза.

Все комплектующие приводов сделаны из материалов, соответствующих директиве 2002/95/EC (RoHS), ограничивающей содержание вредных веществ.

Внешний вид и конструкция:

• Приводы изготовлены с применением технологии «масляная ванна», при которой редуктор погружен в жидкую смазку. Такая технология позволяет приводам Shaft выдерживать большие эксплуатационные нагрузки. За счет жидкого морозоустойчивого масла, залитого в корпус приводов, обеспечиваются высокие показатели теплоотдачи двигателя, что значительно продлевает срок их службы. Благодаря этой технологии приводы обладают низким уровнем шума и отсутствием вибрации при работе, повышенным КПД, плавностью хода и высокой интенсивностью использования (до 65 %).

• Высокий уровень теплоотдачи двигателя обусловлен также конструкцией корпуса привода, который снабжен большим количеством ребер охлаждения. Совокупность данных решений исключает выход из строя привода вследствие перегрева.

• Для открытия и закрытия ворот при отсутствии электроэнергии предусмотрен цепной редуктор.

• В случае долговременного отключения электроэнергии, редуктор можно разблокировать, повернув рычаг расцепителя, что позволит открывать и закрывать ворота вручную.

• Благодаря встроенному блоку управления привод имеет компактные размеры. Все необходимые электрические подключения сделаны на этапе производства, что существенно облегчает ввод привода в эксплуатацию и сокращает время монтажа.

• Крайние положения ворот настраиваются при помощи концевых выключателей кулачкового типа, регулировка которых осуществляется шестигранником. Конструкция кулачков предусматривает возможность грубой и точной настройки.

• Для обеспечения максимальной безопасности в каждом конечном положении используются два микровыключателя, один из которых является основным, а другой — дублирующим.

• В блоке концевых выключателей предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления и отдельный кулачок, отвечающий за отображение текущего положения ворот.

• При отсутствии возможности монтажа привода непосредственно на вал, он может быть установлен через дополнительную цепную передачу с отношением 1:1 или 1:1,5 для увеличения крутящего момента.

• Для идентификации привода в период гарантийного обслуживания, на корпусе расположена специальная маркировка — индивидуальный код привода для быстрого определения даты производства, времени и места продажи, номера гарантийного талона. Наличие данной информации помогает существенно сократить стандартные сроки выполнения гарантийных обязательств.

• Вальные приводы Shaft поставляются в комплекте с трехпозиционным постом управления. Специально разработанная конструкция и размер кнопок обеспечивают максимальную точность нажатия, что позволяет использовать данный пост в промышленных целях.

• Цепь редуктора выполнена из высококачественной стали с оцинковкой толщиной более 12 мкм. Все звенья сварные, что обеспечивает повышенную надежность и долговечность. Цепь поставляется в комплекте с приводом длиной 8 м (Shaft-30/50/60) и 12 м (Shaft-120).

Корпусы приводов, изготовленные из прочного алюминиевого сплава, надежно защищают все механические и электрические части от негативных воздействий окружающей среды (класс защиты — IP44).
Все приводы проходят многоступенчатую проверку перед отгрузкой со склада. Механические и электронные части привода проверяются на специальном испытательном стенде более чем по 15 критериям на соответствие требуемым значениям, в обстановке, максимально приближенной к условиям эксплуатации.
Приводы оснащены самоблокирующимся редуктором, который обеспечивает запирание ворот в крайних положениях и исключает необходимость установки дополнительных замков.
Плата разработана с учетом последних требований электромагнитной совместимости и включает в себя все необходимые фильтры электромагнитных помех. Фильтры позволяют бесперебойно функционировать приводу при воздействии на него непреднамеренных радиопомех, а также предотвращают появление помех другим техническим средствам.
Система радиоуправления использует технологию динамического кода, который изменяется при каждом сигнале, что обеспечивает полную безопасность и секретность производимого сигнала, исключая несанкционированное использование привода.

Функции программирования:

• Программирование работы привода осуществляется при помощи одной кнопки, расположенной на плате управления.
• Простота и логичность программирования всегда лежали в основе разработок программного обеспечения DoorHan, благодаря чему процесс программирования работы привода разложен на этапы и имеет элементарную логику. Плата позволяет обеспечить высокий уровень комфорта и безопасности использования приводов Shaft.
• Автозакрытие. Данная функция автоматически закрывает ворота через установленный промежуток времени.

• Движение ворот от кратковременного нажатия кнопки; остановка — по концевым выключателям или с помощью кнопки «Stop».
• Движение ворот только при удерживании кнопки.
